容器基础技术：cgroups

本篇基于 cgroupv2 进行介绍，对 cgroupv1 的设计不做赘述，感兴趣的同学可以参考如下文章：

cgroup（控制组，Control Group）是 Linux 内核提供的一种机制，可以限制进程/线程使用的资源，比如 CPU、内存、磁盘 IO 等。

案例：cgroup 限制内存

我们先来看一个用 cgroup 限制进程内存使用的例子。我们使用如下代码，每秒分配 500KB 内存，然后我们使用 cgroup 将目标进程的内存使用限制为 5MB，这样程序分配的内存超过 5MB 时会被杀死。

# cgroup-mem-test.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <sys/types.h>
#include <unistd.h>

int main(void)
{
    int size = 0;
    int chunk_size = 102400 * 5; // 1024 bytes * 100 * 5，每次分配 500 KB
    void *p = NULL;

    while(1) {
        if ((p = malloc(chunk_size)) == NULL) {
            printf("out of memory!!\n");
            break;
        }
        memset(p, 1, chunk_size);
        size += chunk_size;
        printf("[%d] - memory is allocated [%8d] KB \n", getpid(), size / 1024);
        sleep(1);
    }
    return 0;
}

编译后正常执行，程序会不断分配内存。

$ ./cgroup-mem-test
[116459] - memory is allocated [     500] KB
[116459] - memory is allocated [    1000] KB
[116459] - memory is allocated [    1500] KB
[116459] - memory is allocated [    2000] KB
[116459] - memory is allocated [    2500] KB
[116459] - memory is allocated [    3000] KB
[116459] - memory is allocated [    3500] KB
[116459] - memory is allocated [    4000] KB
[116459] - memory is allocated [    4500] KB
[116459] - memory is allocated [    5000] KB
[116459] - memory is allocated [    5500] KB
[116459] - memory is allocated [    6000] KB
[116459] - memory is allocated [    6500] KB
[116459] - memory is allocated [    7000] KB
[116459] - memory is allocated [    7500] KB
[116459] - memory is allocated [    8000] KB
...

下面我们创建 cgroup 将内存限制为 5MB。

# 创建新的控制组
$ mkdir -p /sys/fs/cgroup/mygroup
# 限制最大内存为 5MB，这里是用的字节
echo $((5 * 1024 * 1024)) > /sys/fs/cgroup/mygroup/memory.max

# 启动程序后，将进程 ID 加入到控制组
./cgroup-mem-test & echo $! > /sys/fs/cgroup/mygroup/cgroup.procs

$ sudo cat /sys/fs/cgroup/mygroup/cgroup.procs
118058

$ ./cgroup-mem-test
[118058] - memory is allocated [     500] KB
[118058] - memory is allocated [    1000] KB
[118058] - memory is allocated [    1500] KB
[118058] - memory is allocated [    2000] KB
[118058] - memory is allocated [    2500] KB
[118058] - memory is allocated [    3000] KB
[118058] - memory is allocated [    3500] KB
[118058] - memory is allocated [    4000] KB
[118058] - memory is allocated [    4500] KB
[118058] - memory is allocated [    5000] KB
[118058] - memory is allocated [    5500] KB
[118058] - memory is allocated [    6000] KB
[118058] - memory is allocated [    6500] KB
[118058] - memory is allocated [    7000] KB
[1]    118058 killed     ./cgroup-mem-test

可以看到程序在运行一段时间后被 kill 掉了，使用 journalctl -k 命令查看日志可以看到如下信息：

Mar 17 15:43:44 vm-01 kernel: Tasks state (memory values in pages):
Mar 17 15:43:44 vm-01 kernel: [  pid  ]   uid  tgid total_vm      rss pgtables_bytes swapents oom_score_adj name
Mar 17 15:43:44 vm-01 kernel: [ 118058]  1000 118058     2584     2196    61440        0             0 cgroup-mem-test
Mar 17 15:43:44 vm-01 kernel: oom-kill:constraint=CONSTRAINT_MEMCG,nodemask=(null),cpuset=mygroup,mems_allowed=0,oom_memcg=/mygroup,task_memcg=/mygroup,task=cgroup-mem-test,pid=118058,uid=1000
Mar 17 15:43:44 vm-01 kernel: Memory cgroup out of memory: Killed process 118058 (cgroup-mem-test) total-vm:10336kB, anon-rss:7160kB, file-rss:1624kB, shmem-rss:0kB, UID:1000 pgtables:60kB oom_score_adj:0

从日志看出起实际内存为 2196 页，即 2196 * 4KB 大约 8MB，超出了 cgroup 的限制，因此在 cgroup 范围内（constraint=CONSTRAINT_MEMCG）由 mygroup (task_memcg=/mygroup) 控制组杀死，最终报 Memory cgroup out of memory: Killed process 118058 (cgroup-mem-test) 错误。

通过以上例子我们可以对 cgroup 有一个直观的认识，下面我们来系统梳理下 cgroup 的相关概念和用法。

cGroup 术语

控制器（controller）

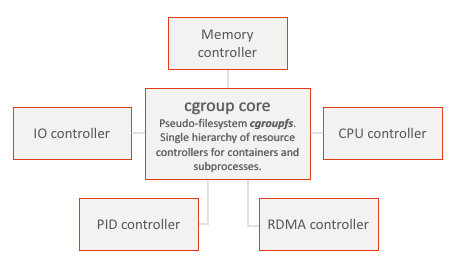

图片来自：cgroup2open in new window

控制器也叫做子系统，是 Linux 提供的管理各种资源限制的对象，比如我们例子用到的 memory.max 就属于 memory 子系统。下面是 cgroup v2 支持的一些控制器：

子系统	主要功能	关键接口文件
cpu	控制CPU使用和调度	cpu.max, cpu.weight, cpu.stat
cpuset	控制CPU核心和内存节点分配	cpuset.cpus, cpuset.mems
memory	控制内存使用	memory.max, memory.high, memory.low, memory.current
io	控制块设备I/O	io.max, io.weight, io.stat
pids	控制进程数量	pids.max, pids.current
freezer	控制组暂停/恢复	cgroup.freeze
hugetlb	控制大页内存	hugetlb.*
rdma	控制远程直接内存访问	rdma.*
perf_event	控制性能监控	perf_event.*
devices	控制设备访问	devices.*
net_cls/net_prio	控制网络数据包分类和优先级	net_cls., net_prio.

上述各个控制器有若干关键接口文件，用来实现相应的资源限制，比如我们上面的例子使用 memory.max 限制进程最大内存使用。下面是全部控制器的关键接口文件：

# ubuntu @ vm-01 in /sys/fs/cgroup/mygroup [15:56:35]
$ ll
total 0
-r--r--r-- 1 root root 0 Mar 17 15:56 cgroup.controllers
-r--r--r-- 1 root root 0 Mar 17 15:56 cgroup.events
-rw-r--r-- 1 root root 0 Mar 17 15:56 cgroup.freeze
--w------- 1 root root 0 Mar 17 15:56 cgroup.kill
-rw-r--r-- 1 root root 0 Mar 17 15:56 cgroup.max.depth
-rw-r--r-- 1 root root 0 Mar 17 15:56 cgroup.max.descendants
-rw-r--r-- 1 root root 0 Mar 17 15:43 cgroup.procs
-r--r--r-- 1 root root 0 Mar 17 15:56 cgroup.stat
-rw-r--r-- 1 root root 0 Mar 17 15:56 cgroup.subtree_control
-rw-r--r-- 1 root root 0 Mar 17 15:56 cgroup.threads
-rw-r--r-- 1 root root 0 Mar 17 15:56 cgroup.type
-rw-r--r-- 1 root root 0 Mar 17 15:56 cpu.idle
-rw-r--r-- 1 root root 0 Mar 17 15:56 cpu.max
-rw-r--r-- 1 root root 0 Mar 17 15:56 cpu.max.burst
-rw-r--r-- 1 root root 0 Mar 17 15:56 cpu.pressure
-rw-r--r-- 1 root root 0 Mar 17 15:56 cpuset.cpus
-r--r--r-- 1 root root 0 Mar 17 15:56 cpuset.cpus.effective
-rw-r--r-- 1 root root 0 Mar 17 15:56 cpuset.cpus.partition
-rw-r--r-- 1 root root 0 Mar 17 15:56 cpuset.mems
-r--r--r-- 1 root root 0 Mar 17 15:56 cpuset.mems.effective
-r--r--r-- 1 root root 0 Mar 17 15:56 cpu.stat
-rw-r--r-- 1 root root 0 Mar 17 15:56 cpu.uclamp.max
-rw-r--r-- 1 root root 0 Mar 17 15:56 cpu.uclamp.min
-rw-r--r-- 1 root root 0 Mar 17 15:56 cpu.weight
-rw-r--r-- 1 root root 0 Mar 17 15:56 cpu.weight.nice
-rw-r--r-- 1 root root 0 Mar 17 15:56 io.max
-rw-r--r-- 1 root root 0 Mar 17 15:56 io.pressure
-rw-r--r-- 1 root root 0 Mar 17 15:56 io.prio.class
-r--r--r-- 1 root root 0 Mar 17 15:56 io.stat
-rw-r--r-- 1 root root 0 Mar 17 15:56 io.weight
-r--r--r-- 1 root root 0 Mar 17 15:28 memory.current
-r--r--r-- 1 root root 0 Mar 17 15:56 memory.events
-r--r--r-- 1 root root 0 Mar 17 15:56 memory.events.local
-rw-r--r-- 1 root root 0 Mar 17 15:56 memory.high
-rw-r--r-- 1 root root 0 Mar 17 15:56 memory.low
-rw-r--r-- 1 root root 0 Mar 17 15:35 memory.max
-rw-r--r-- 1 root root 0 Mar 17 15:56 memory.min
-r--r--r-- 1 root root 0 Mar 17 15:56 memory.numa_stat
-rw-r--r-- 1 root root 0 Mar 17 15:56 memory.oom.group
-rw-r--r-- 1 root root 0 Mar 17 15:56 memory.pressure
-r--r--r-- 1 root root 0 Mar 17 15:56 memory.stat
-r--r--r-- 1 root root 0 Mar 17 15:56 memory.swap.current
-r--r--r-- 1 root root 0 Mar 17 15:56 memory.swap.events
-rw-r--r-- 1 root root 0 Mar 17 15:56 memory.swap.high
-rw-r--r-- 1 root root 0 Mar 17 15:56 memory.swap.max
-r--r--r-- 1 root root 0 Mar 17 15:56 pids.current
-r--r--r-- 1 root root 0 Mar 17 15:56 pids.events
-rw-r--r-- 1 root root 0 Mar 17 15:56 pids.max

通过 cgroup 丰富的控制器，我们可以实现如下功能：

资源限制，比如限制内存的使用、文件系统缓存的大小等。
优先级控制，通过对 cpu、io 等资源的分配，可以控制不同进程的优先级。
审计，可以统计进程的资源使用情况，比如 cpu 使用时间、内存使用情况等。
进程管理，比如可以通过 freeze 接口文件来控制组内进程的挂起与恢复。

控制组（control group）

控制组（control group）就是针对一组资源做限制的组合了。通常一个控制组内可以根据需求设置不同的控制器，然后将进程或者线程加入到控制组中，从而实现特定进程的资源进行限制。

层级结构

控制组可以组织成一个树状的层级结构，从而实现更精细的资源限制。

cgroup v2 对层级结构进行了精简，最开始通常只有根控制组，位于 /sys/fs/cgroup 目录下，我们可以通过创建新目录的方式创建新的控制组，比如我们上面的例子创建 /sys/fs/cgroup/mygroup 目录，就是创建了一个新的控制组。

子系统控制组可以从父控制组继承资源限制并可以继续细化，但只能做进一步的资源限制，而不能放宽限制。控制组通过两个文件来控制自身以及子控制组所能设置的资源限制：

cgroup.controllers：控制组可以使用的控制器。
cgroup.subtree_control：子控制组可以继承的控制器。

可以通过 +，- 符号来表示在控制组中启用或禁用某个控制器，比如下面的例子，在 cg1 控制组中禁用 memory 控制器，启用 cpu 控制器。

echo '+cpu -memory' > /sys/fs/cgroup/cg1/cgroup.subtree_control

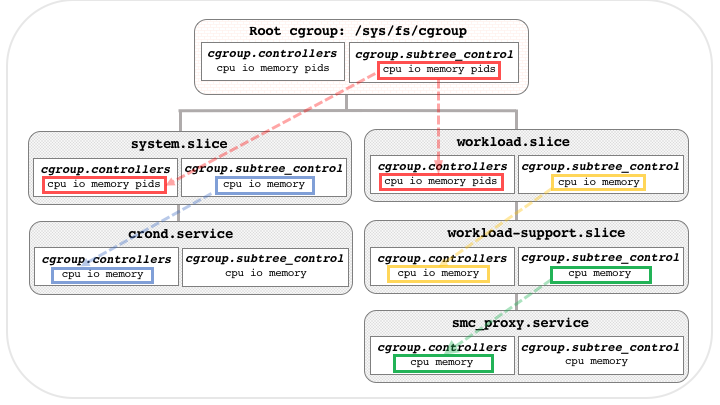

下图是官网提供的图例，通过上述两个文件，对不同的服务进行精细的资源限制。

图片来自：cgroup2open in new window

任务（task）

任务（task）就是进程或者线程，可以加入到控制组中。在 cgroup v2 中，任务加入到控制组的方式有两种：

通过 cgroup.procs 文件将进程 ID 写入到控制组中，从而将进程加入到控制组中。
通过 cgroup.threads 文件将线程 ID 写入到控制组中，从而将线程加入到控制组中。

下面是使用 cgroup.procs 将进程加入到控制组中的例子：

# 将进程 ID 写入到控制组中
echo 118058 > /sys/fs/cgroup/mygroup/cgroup.procs

一个进程只能处于一个控制组中。

文件系统

cgroup 是
