本篇是基于知识星球程序员踩坑案例分享中的作业进行的复现和总结，对 TCP 连接的建立和关闭进行抓包分析和理论总结， 原文参见TCP 连接的建立和关闭 —— 强烈建议新手看看。
实验环境
这里使用两台位于同一子网的腾讯云服务器，IP 分别是 node2（172.19.0.12）和 node3（172.19.0.15），内核版本均为 5.15.0-130-generic。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| # node02
$ uname -a
Linux node2 5.15.0-130-generic #140-Ubuntu SMP Wed Dec 18 17:59:53 UTC 2024 x86_64 x86_64 x86_64 GNU/Linux
$ ip -4 addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 8500 qdisc mq state UP group default qlen 1000
altname enp0s5
altname ens5
inet 172.19.0.12/20 metric 100 brd 172.19.15.255 scope global eth0
valid_lft forever preferred_lft forever
# node03
$ uname -a
Linux node3 5.15.0-130-generic #140-Ubuntu SMP Wed Dec 18 17:59:53 UTC 2024 x86_64 x86_64 x86_64 GNU/Linux
$ ip -4 addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 8500 qdisc mq state UP group default qlen 1000
altname enp0s5
altname ens5
inet 172.19.0.15/20 metric 100 brd 172.19.15.255 scope global eth0
valid_lft forever preferred_lft forever
|
启动服务
首先我们使用 nc(netcat) 作为服务端，在 node2 监听 9527 端口：
1
2
| # ubuntu @ node2 in ~ [10:40:58]
$ nc -k -l 172.19.0.12 9527
|
该命令表示在 IP 地址 172.19.0.12 的 9527 端口上持续监听（等待连接并接收数据）。参数含义如下：
-k 保持连接（Keep Listening），在客户端断开后继续监听端口。-l 监听模式（Listen Mode），启动服务器等待连接。
启动成功后用 netstat 命令查看 socket 的连接状态：
1
2
3
| $ sudo netstat -anpo | grep Recv-Q; sudo netstat -anpo | grep 9527
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name Timer
tcp 0 0 172.19.0.12:9527 0.0.0.0:* LISTEN 13504/nc off (0.00/0/0)
|
netstat 命令的各个参数含义如下：
-a 显示所有连接和监听的套接字。-n 显示 IP 地址和端口号，不解析主机名。-o 显示进程 ID（PID）和计时器信息。-p 显示进程名称。
可以看到 9527 端口处于 LISTEN 状态，表示正在监听端口，等待连接请求。
连接建立
在客户端请求 node2 之前，我们先在 node2 开启 tcpdump 抓包：
1
2
3
| # ubuntu @ node2 in ~ [10:38:33]
$ sudo tcpdump -s0 -X -nn "tcp port 9527" -w tcp.pcap --print
tcpdump: listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes
|
命令各个参数含义为：
-s0 捕获完整数据包（默认 -s 只抓取前 68/96 字节），0 代表不截断。-X 以十六进制（hex）+ ASCII 格式打印数据包内容。-nn 不解析主机名和端口（-n 不解析 IP，-nn 也不解析端口）。"tcp port 9527" 仅捕获 TCP 端口 9527 的流量。-w tcp.pcap 将捕获的数据包写入 tcp.pcap 文件（可用 wireshark 或 tcpdump -r tcp.pcap 查看）。--print 同时在终端打印数据包内容（类似 -X，但 –print 仅在 -w 选项启用时生效）。
接下来我们在 node3 上使用 nc 连接 node2 的 9527 端口：
1
2
| # ubuntu @ node3 in ~ [10:41:48]
$ nc 172.19.0.12 9527
|
我们分别在 node2 和 node3 上使用 netstat 命令查看 socket 的连接状态：
1
2
3
4
5
6
7
8
9
10
11
| # node2
$ sudo netstat -anpo | grep -E "Recv-Q|9527"
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name Timer
tcp 0 0 172.19.0.12:9527 0.0.0.0:* LISTEN 13504/nc off (0.00/0/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:48868 ESTABLISHED 13504/nc off (0.00/0/0)
# node3
$ sudo netstat -anpo | grep -E "Recv-Q|9527"
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name Timer
tcp 0 0 172.19.0.15:48868 172.19.0.12:9527 ESTABLISHED 17255/nc off (0.00/0/0)
|
可以看到 node2 和 node3 中都有一条端口为 9527 处于 ESTABLISHED 状态的连接，表示连接已建立。 tcpdump 命令也会输出三次握手的数据包详情。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| $ sudo tcpdump -s0 -X -nn "tcp port 9527" -w tcp.pcap --print
tcpdump: listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes
10:54:13.960797 IP 172.19.0.15.48868 > 172.19.0.12.9527: Flags [S], seq 2713301685, win 59220, options [mss 8460,sackOK,TS val 2002430584 ecr 0,nop,wscale 7], length 0
0x0000: 4500 003c 3a31 4000 4006 a849 ac13 000f E..<:1@.@..I....
0x0010: ac13 000c bee4 2537 a1b9 b2b5 0000 0000 ......%7........
0x0020: a002 e754 92b3 0000 0204 210c 0402 080a ...T......!.....
0x0030: 775a aa78 0000 0000 0103 0307 wZ.x........
10:54:13.960874 IP 172.19.0.12.9527 > 172.19.0.15.48868: Flags [S.], seq 3309498602, ack 2713301686, win 59136, options [mss 8460,sackOK,TS val 556655863 ecr 2002430584,nop,wscale 7], length 0
0x0000: 4500 003c 0000 4000 4006 e27a ac13 000c E..<..@.@..z....
0x0010: ac13 000f 2537 bee4 c542 f0ea a1b9 b2b6 ....%7...B......
0x0020: a012 e700 5870 0000 0204 210c 0402 080a ....Xp....!.....
0x0030: 212d e4f7 775a aa78 0103 0307 !-..wZ.x....
10:54:13.961020 IP 172.19.0.15.48868 > 172.19.0.12.9527: Flags [.], ack 1, win 463, options [nop,nop,TS val 2002430584 ecr 556655863], length 0
0x0000: 4500 0034 3a32 4000 4006 a850 ac13 000f E..4:2@.@..P....
0x0010: ac13 000c bee4 2537 a1b9 b2b6 c542 f0eb ......%7.....B..
0x0020: 8010 01cf 05fa 0000 0101 080a 775a aa78 ............wZ.x
0x0030: 212d e4f7 !-..
|
三次握手抓包 & TCP 协议头解析
我们将抓包文件拖入 Wireshark 中来分析三次握手的过程。

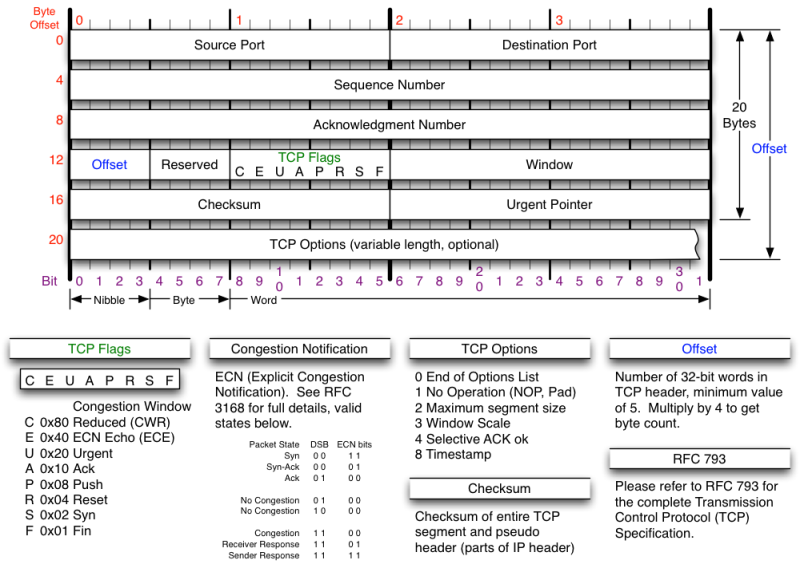

首先回顾下 TCP 协议头格式：
图片来自 TCP/IP Reference
像序列号、端口信息、FLAG 等字段都比较熟悉了，我们这里重点看下 Options 的各个字段，完整的 Option 字段可以参考 Transmission Control Protocol (TCP) Parameters，这里我们只关注包中出现的最常见的几个字段：
- MSS（Maximum Segment Size） 该字段只能在 SYN 包中，用来告知对方自己可以接收的最大数据包，这里指的是 TCP 包中 data 的大小，不包含 TCP 头数据。RFC 6691 中规定了 MSS 的值为 MTU 减去 IP 固定头大小（20 字节）和 TCP 固定头大小（20字节），不包含任何 Option 字段。从
ip -4 addr 命令中可以看到网卡的 MTU 大小为 8500，因此 MSS 大小为 8500 - 20 - 20 = 8460，和抓包中显示的 MSS 大小一致。
1
2
3
4
5
| # ubuntu @ node3 in ~ [10:41:48]
$ ip -4 addr
...
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 8500 qdisc mq state UP group default qlen 1000
...
|
- SACK（Selective Acknowledgment） 选择性确认。用来告知对方自己可以接收的 TCP 数据包的序列号范围，从而减少传输的数据量，提高传输效率。
在 Linux 内核中，使用 net.ipv4.tcp_sack 参数来控制是否开启 SACK ，默认是开启的，可以通过 sysctl net.ipv4.tcp_sack 命令查看：
1
2
| $ sysctl net.ipv4.tcp_sack
net.ipv4.tcp_sack = 1
|

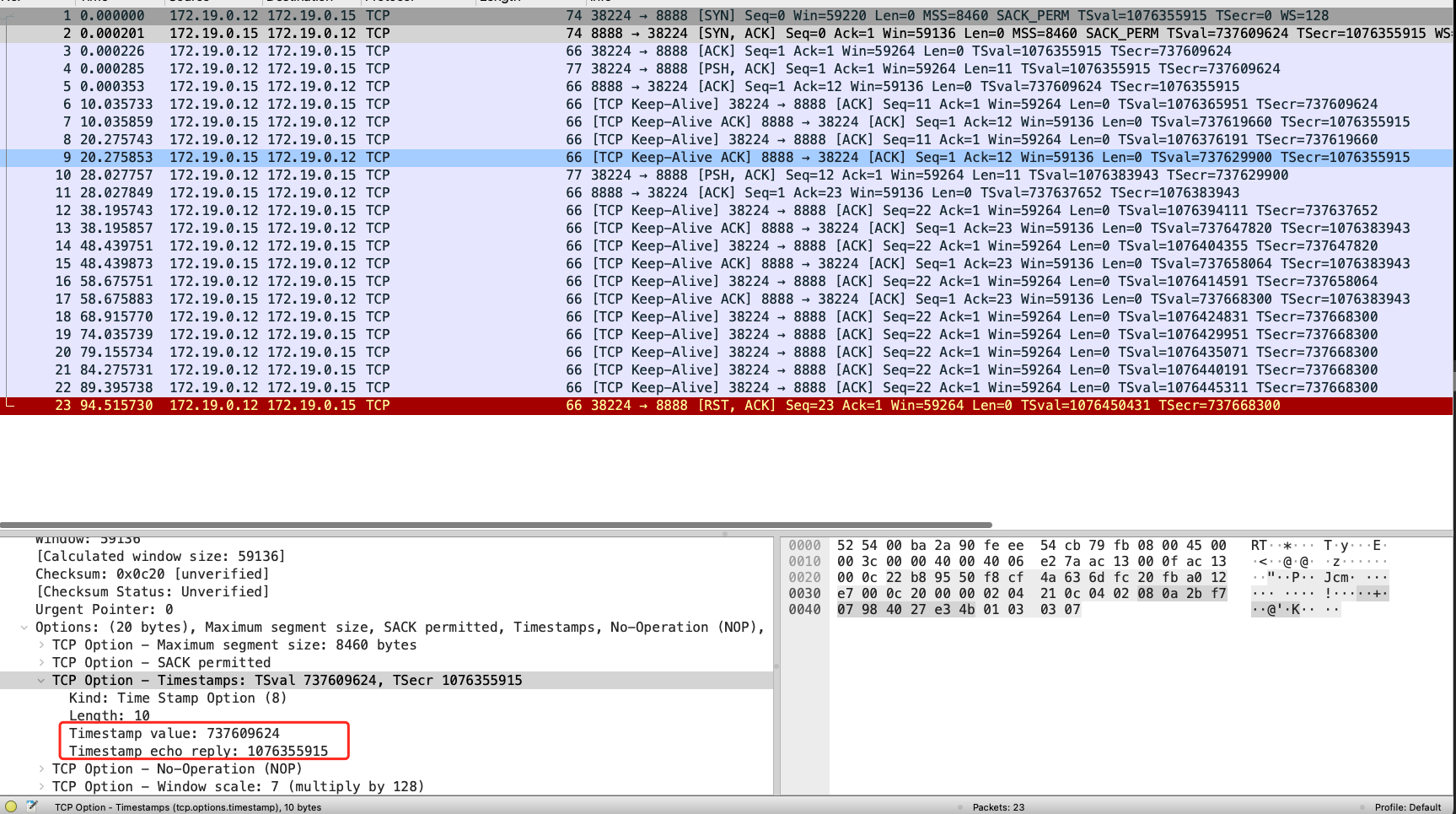

- TS（Timestamp） 时间戳标记。内核用来计算 RTT（Round-Trip Time），即数据包从发送端到接收端的时间。在内核中可以使用
net.ipv4.tcp_timestamps 参数来控制是否开启该选项。
1
2
| $ sysctl net.ipv4.tcp_timestamps
net.ipv4.tcp_timestamps = 1
|
NOP（No Operation） NOP 一般用来占位对齐，因为 TCP 头大小必须是 4 字节的倍数。因此当 TCP 固定头 + Option 字段长度不为 4 字节的倍数时，一般会填充 NOP 字段。
WScale（Window Scale） 窗口缩放因子。TCP 的 window 窗口字段大小是 16bit，其最大值为 65536 ，也就是说 TCP 包能传输的最大数据为 65536 byte / 1024 = 64KB。在硬件设备和网络如此发达的今天，这个窗口大小显然有点太小了，为此 RFC 7323 中提出了 WScale 选项，用来扩展 window 字段的大小。
WScale Option 中有 shift.count 值，顾名思义就是移位数，表示 2 的多少次方，虽然 shift.count 占了 1 个字节，但 RFC 规定只能使用后 4 位，其最大值为 1110，也就是 14。结合最大 window 值为 64KB，在 WScale 的帮助下，最大窗口大小可以达到 64KB * （2^14） = 1048576KB = 1GB。
在我们的抓包中，可以看到 WScale 选项的值为 7，因此 window * (2^7) 才是真正的 window 大小。
需要注意的是，WScale 只会在携带这个选项的包之后生效，因此发送第一个 SYN 包时是没有生效的，在第三次握手时该选项才生效，可以看到 window 值为 463，而计算后的 window 值为 463 * (2^7) = 463 * 128 = 59264。
在 Linux 内核中，可以通过 net.ipv4.tcp_window_scaling 参数来控制是否开启 WScale 选项。
1
2
| $ sysctl net.ipv4.tcp_window_scaling
net.ipv4.tcp_window_scaling = 1
|
SYN-SENT 状态抓包
前文抓包我们看到的是 LISTEN 和 ESTABLISHED 状态的 socket，除了这两种状态，连接建立时还会经历 SYN-SENT 和 SYN-RECV 状态。
图片来自 TCP/IP Guide
这里通过 iptables 拦截握手包来看下 SYN-SENT 和 SYN-RECV 状态的 socket，首先在 node2 上使用 iptables 规则，将访问 9527 的端口包丢弃掉，命令如下：
1
| sudo iptables -A INPUT -p tcp --dport 9527 -j DROP
|
然后在 node3 再次执行 nc 命令连接服务，这次带上参数 -w 3600，表示连接超时时间为 3600 秒，命令如下：
1
| nc -w 3600 172.19.0.12 9527
|
请求发出后，tcpdump 抓包会打印 SYN 包和后续的重传包，用 Wireshark 打开抓包文件：
可以看到 SYN 包一共有 6 次重传，共传了 7 个包。Linux 的 SYN 最大重传次数是由内核参数 net.ipv4.tcp_syn_retries 控制的，默认值为 6。
1
2
3
| # ubuntu @ node3 in ~ [16:26:35] C:130
$ sysctl net.ipv4.tcp_syn_retries
net.ipv4.tcp_syn_retries = 6
|
重传的超时 RTO 时间初始值通常在 1s 左右，按照指数级增长，因此重传时间间隔大约为 1s、2s、4s、8s、16s、32s。从抓包中也可以看到，在 1.02，3.03，7.726s，15.15，31.58，65.11s 发生了重传，因此默认情况下，一个 TCP 连接的超时时间会大于 64s。
在重传期间，查看 node3 的 netstat 信息可以看到 SYN-SENT 状态的 socket，表示连接正在等待 SYN 包的响应。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| # ubuntu @ node3 in ~ [16:26:35] C:130
$ while true; do sudo netstat -anpo | grep 9527; sleep 1; done
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (0.77/0/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (1.78/1/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (0.76/1/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (3.76/2/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (2.74/2/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (1.72/2/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (0.70/2/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (7.88/3/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (6.86/3/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (5.84/3/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (4.82/3/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (3.80/3/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (2.78/3/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (1.76/3/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (0.75/3/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (15.92/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (14.90/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (13.88/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (12.86/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (11.84/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (10.83/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (9.81/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (8.79/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (7.77/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (6.75/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (5.73/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (4.71/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (3.70/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (2.68/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (1.65/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (0.64/4/0)
tcp 0 1 172.19.0.15:44004 172.19.0.12:9527 SYN_SENT 3066236/nc on (31.74/5/0)
|
最后一列是 Timer 计时器，格式为 timer(a/b/c)，timer取值有四种
- on 超时计时器
- off 没有计时器
- keepalive keepalive 计时器
- timewait TIME_WAIT 计时器
对于超时计时器，a 表示当前计时器剩余时间，b 表示当前计时器重传次数，c 表示已发送的保活探测次数，比如命令中一行时 (1.72/2/0)，1.72 表示在等 1.72 秒进行重传，2 表示已经重传了两次。
node2 使用 iptables 屏蔽了所有 9527 端口的包，因此 node2 是没有收到过 SYN 包的，因此不会有任何 socket 信息。
SYN-RECV 状态抓包
我们在修改下 node3 的 iptables 规则，将源端口为 9527 的包丢弃掉，命令如下：
1
2
| # --sport 9527 表示源端口为 9527 的包被匹配，也就是 node2 发来的 ACK 包会被拦截
sudo iptables -A INPUT -p tcp --sport 9527 -j DROP
|
为了避免 SYN 重传，这里使用 namp 命令执行访问，命令如下：
1
| sudo nmap -sS 172.19.0.12 -p 9527
|
node02 抓包如下：
可以看到 SYN-ACK 重传了 5 次，这是由内核参数 net.ipv4.tcp_synack_retries 控制的，默认值为 5，重传时间也是从 1s 开始逐渐翻倍，成指数级增长。
1
2
| $ sysctl net.ipv4.tcp_synack_retries
net.ipv4.tcp_synack_retries = 5
|
重传过程中，查看 node2 的 netstat 信息可以看到 SYN-RECV 状态的 socket，表示连接正在等待 SYN-ACK 包的响应。
1
2
3
4
5
6
7
8
9
| $ $ while true; do sudo netstat -anpo | grep SYN_RECV; sleep 1; done
tcp 0 0 172.19.0.12:9527 172.19.0.15:48803 SYN_RECV - on (1.24/1/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:48803 SYN_RECV - on (0.22/1/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:48803 SYN_RECV - on (3.22/2/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:48803 SYN_RECV - on (2.20/2/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:48803 SYN_RECV - on (1.18/2/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:48803 SYN_RECV - on (0.16/2/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:48803 SYN_RECV - on (7.34/3/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:48803 SYN_RECV - on (6.32/3/0)
|
SYN Flood 攻击
上面实验可以看到在 SYN-ACK 包重传期间，始终会占用服务器的资源。如果有恶意攻击者不断发送 SYN 包，同时 SYN-ACK 拒绝接收 SYN-ACK 包，服务器就会有大量处于 SYN-RECV 状态的连接消耗资源，这里简要解释下其原理。
在三次握手过程中，Linux 会维护两个队列分别是：
- SYN Queue 半连接队列
- Accept Queue 全连接队列
三次握手过程中，两个队列作用如下：
- 客户端向服务端发送 SYN 包
- 服务端收到 SYN 包后，将 socket 信息放入 SYN Queue 队列，然后发送 SYN-ACK 包
- 客户端收到 SYN-ACK 包后，发送 ACK 包，客户端进入 ESTABLISHED 状态
- 服务端收到 ACK 包后，将 socket 状态变为 ESTABLISHED，并从 SYN Queue 队列中移除放入 Accept Queue 队列
图片来自：从一次线上问题说起，详解 TCP 半连接队列、全连接队列
图片来自Cloudflare Blog: SYN Packet Handling in the Wild
如果服务器收到大量的 SYN 包，同时 SYN-ACK 包没有被正常接收，就会有大量处于 SYN-RECV 状态的 socket 占满 SYN Queue 队列，导致无法正常处理新的 SYN 包，这就是所谓的 SYN Flood 攻击。
图片来自Cloudflare Blog: SYN Packet Handling in the Wild
这里有几个内核参数需要了解下：
net.ipv4.tcp_max_syn_backlog：SYN Queue 队列的最大长度，默认值为 256。表示收到 SYN 包但尚未完成三次握手的 socket 数量，也就是处于 SYN-RECV 状态的 socket 最大数量。
net.core.somaxconn：Accept Queue 队列的最大长度，默认值为 4096。表示已经完成三次握手处于 ESTABLISHED 状态但还未被应用层 accept 的 socket 最大数量。
net.ipv4.tcp_syncookies 表示是否开启 SYN Cookie 机制，默认值为 1 表示开启。
1
2
3
4
5
6
7
8
| $ sysctl net.ipv4.tcp_max_syn_backlog
net.ipv4.tcp_max_syn_backlog = 256
$ sysctl net.core.somaxconn
net.core.somaxconn = 4096
$ sysctl net.ipv4.tcp_syncookies
net.ipv4.tcp_syncookies = 1
|
socket 的队列长度可以在调用 listen 系统调试时设置：
1
| listen(server_fd, 128); // 128 表示 backlog 长度，也就是半连接队列长度
|
然后内核的计算方法是：
min_syn_queue = min(backlog, net.core.somaxconn, net.ipv4.tcp_max_syn_backlog)
min_accept_queue = min(backlog, net.core.somaxconn)
这里我们修改下 node2 默认的最大队列长度看下包是怎么被处理的。
原实验用了 nc 验证 SYN Queue 的队列长度，但笔者在做实验时发现 nc 的 SYN-Queue 默认长度为 1，无法复现实验中的效果。
1
2
3
| $ ss -ltn
State Recv-Q Send-Q Local Address:Port Peer Address:Port Process
LISTEN 0 1 172.19.0.12:9526 0.0.0.0:*
|
在 ChatGPT 帮助下了解到，对于网络 socket 来说，nc 在调用 listen 时，默认的 backlog 长度为 1，因此无法复现实验中的效果。查看 nc 的源码也可以验证这一点。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| // 源码地址
// https://github.com/openbsd/src/blob/d800967ee04b1c92ceefa78494d0ff66606a806d/usr.bin/nc/netcat.c#L1072
/*
* local_listen()
* Returns a socket listening on a local port, binds to specified source
* address. Returns -1 on failure.
*/
int
local_listen(const char *host, const char *port, struct addrinfo hints)
{
// 代码省略
if (!uflag && s != -1) {
// 调用 listen 时，默认的 backlog 长度为 1
if (listen(s, 1) == -1)
err(1, "listen");
}
// 代码省略
return s;
}
|
基于 nc 的问题，后续操作我们使用 python 程序作为服务端的实现。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| import socket
import time
def start_server(host, port, backlog):
print(f"Starting server on {host}:{port} with backlog {backlog}")
server = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
server.bind((host, port))
# 只 listen，不做 accept，让全连接队列占满
server.listen(backlog)
while True:
time.sleep(1)
if __name__ == '__main__':
# backlog 长度为 8
start_server('172.19.0.12', 9527, 8)
|
首先我们修改下 node2 的参数，关闭 SYN Cookie 机制，修改队列的最大长度
1
2
3
4
| $ sudo sysctl -w net.ipv4.tcp_syncookies=0 net.ipv4.tcp_max_syn_backlog=4 net.core.somaxconn=8
net.ipv4.tcp_syncookies = 0 # 关闭 SYN Cookie 机制
net.ipv4.tcp_max_syn_backlog = 4 # 最大半连接队列长度为 4
net.core.somaxconn = 8 # 最大全连接队列长度为 8
|
启动服务端程序后，使用 nmap 命令循环发送 SYN 包，命令如下：
1
2
3
4
5
6
| # 在 node2 启动服务端
$ python3 server.py
Starting server on 172.19.0.12:9527 with backlog 8
# 在 node3 使用 nmap 命令发送 SYN 包
while true; do sudo nmap -sS 172.19.0.12 -p 9527; done
|
此时在 node2 可以看到 SYN-RECV 状态的 socket 数量为 4，表示半连接队列被占满。
1
2
3
4
5
6
| $ ss -nlt state syn-recv
Recv-Q Send-Q Local Address:Port Peer Address:Port Process
0 0 172.19.0.12:9527 172.19.0.15:58404
0 0 172.19.0.12:9527 172.19.0.15:62220
0 0 172.19.0.12:9527 172.19.0.15:37746
0 0 172.19.0.12:9527 172.19.0.15:54045
|
使用 netstat -s 命令可以看到被丢弃的 syn 包
1
2
3
4
5
6
7
8
9
10
11
| # ubuntu @ node2 in ~ [11:57:24]
$ sudo netstat -s | grep -E "LISTEN|overflowed"
352 SYNs to LISTEN sockets dropped
# ubuntu @ node2 in ~ [11:57:27]
$ sudo netstat -s | grep -E "LISTEN|overflowed"
354 SYNs to LISTEN sockets dropped
# ubuntu @ node2 in ~ [11:57:28]
$ sudo netstat -s | grep -E "LISTEN|overflowed"
363 SYNs to LISTEN sockets dropped
|
接下来我们使用测试脚本验证下 Accept Queue 队列的限制情况。测试脚本会发起 10 次请求，打满全连接队列。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| import socket
import time
def connect_and_hold(host, port, count):
cli_list = []
try:
# 连接 10 次
for i in range(count):
cli = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
cli.connect((host, port))
cli_list.append(cli)
except Exception as e:
print(f"Failed to connect: {e}")
while True:
time.sleep(1)
if __name__ == '__main__':
connect_and_hold('172.19.0.12', 9527, 10)
|
首先我们需要清理下 node3 的 iptables 规则，将之前添加的 DROP ACK 包的规则删除，从而可以让客户端能够发起第三次握手。 命令如下
1
2
3
4
5
6
7
8
9
10
11
12
| # node3 清理 iptables
$ sudo iptables -D INPUT -p tcp --sport 9527 -j DROP
# 在 node2 启动服务端
$ python3 server.py
Starting server on 172.19.0.12:9527 with backlog 8
# 在 node3 启动客户端
$ python3 client.py
# 分别执行 netstat 命令统计 socket 数量
$ sudo netstat -anpo | grep -E "Recv-Q|9527"
|
下面是 node2、node3 的 netstat 统计结果：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| # node2
$ sudo netstat -anpo | grep -E "Recv-Q|9527"
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name Timer
tcp 9 0 172.19.0.12:9527 0.0.0.0:* LISTEN 123347/python3 off (0.00/0/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:41088 ESTABLISHED - off (0.00/0/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:41074 ESTABLISHED - off (0.00/0/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:41058 ESTABLISHED - off (0.00/0/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:41064 ESTABLISHED - off (0.00/0/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:41060 ESTABLISHED - off (0.00/0/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:41048 ESTABLISHED - off (0.00/0/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:41106 ESTABLISHED - off (0.00/0/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:41082 ESTABLISHED - off (0.00/0/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:41094 ESTABLISHED - off (0.00/0/0)
$ ss -atnp | grep -E "Recv-Q|9527"
State Recv-Q Send-Q Local Address:Port Peer Address:Port Process
LISTEN 9 8 172.19.0.12:9527 0.0.0.0:* users:(("python3",pid=123347,fd=3))
ESTAB 0 0 172.19.0.12:9527 172.19.0.15:41088
ESTAB 0 0 172.19.0.12:9527 172.19.0.15:41074
ESTAB 0 0 172.19.0.12:9527 172.19.0.15:41058
ESTAB 0 0 172.19.0.12:9527 172.19.0.15:41064
ESTAB 0 0 172.19.0.12:9527 172.19.0.15:41060
ESTAB 0 0 172.19.0.12:9527 172.19.0.15:41048
ESTAB 0 0 172.19.0.12:9527 172.19.0.15:41106
ESTAB 0 0 172.19.0.12:9527 172.19.0.15:41082
ESTAB 0 0 172.19.0.12:9527 172.19.0.15:41094
# node3
$ sudo netstat -anpo | grep -E "Recv-Q|9527"
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name Timer
tcp 0 0 172.19.0.15:41082 172.19.0.12:9527 ESTABLISHED 125328/python3 off (0.00/0/0)
tcp 0 0 172.19.0.15:41064 172.19.0.12:9527 ESTABLISHED 125328/python3 off (0.00/0/0)
tcp 0 0 172.19.0.15:41074 172.19.0.12:9527 ESTABLISHED 125328/python3 off (0.00/0/0)
tcp 0 0 172.19.0.15:41094 172.19.0.12:9527 ESTABLISHED 125328/python3 off (0.00/0/0)
tcp 0 0 172.19.0.15:41088 172.19.0.12:9527 ESTABLISHED 125328/python3 off (0.00/0/0)
tcp 0 0 172.19.0.15:41058 172.19.0.12:9527 ESTABLISHED 125328/python3 off (0.00/0/0)
tcp 0 1 172.19.0.15:41114 172.19.0.12:9527 SYN_SENT 125328/python3 on (4.72/4/0)
tcp 0 0 172.19.0.15:41048 172.19.0.12:9527 ESTABLISHED 125328/python3 off (0.00/0/0)
tcp 0 0 172.19.0.15:41106 172.19.0.12:9527 ESTABLISHED 125328/python3 off (0.00/0/0)
tcp 0 0 172.19.0.15:41060 172.19.0.12:9527 ESTABLISHED 125328/python3 off (0.00/0/0)
$ ss -atnp | grep -E "Recv-Q|9527"
State Recv-Q Send-Q Local Address:Port Peer Address:Port Process
ESTAB 0 0 172.19.0.15:41082 172.19.0.12:9527 users:(("python3",pid=125328,fd=8))
ESTAB 0 0 172.19.0.15:41064 172.19.0.12:9527 users:(("python3",pid=125328,fd=6))
ESTAB 0 0 172.19.0.15:41074 172.19.0.12:9527 users:(("python3",pid=125328,fd=7))
ESTAB 0 0 172.19.0.15:41094 172.19.0.12:9527 users:(("python3",pid=125328,fd=10))
ESTAB 0 0 172.19.0.15:41088 172.19.0.12:9527 users:(("python3",pid=125328,fd=9))
ESTAB 0 0 172.19.0.15:41058 172.19.0.12:9527 users:(("python3",pid=125328,fd=4))
SYN-SENT 0 1 172.19.0.15:41114 172.19.0.12:9527 users:(("python3",pid=125328,fd=12))
ESTAB 0 0 172.19.0.15:41048 172.19.0.12:9527 users:(("python3",pid=125328,fd=3))
ESTAB 0 0 172.19.0.15:41106 172.19.0.12:9527 users:(("python3",pid=125328,fd=11))
ESTAB 0 0 172.19.0.15:41060 172.19.0.12:9527 users:(("python3",pid=125328,fd=5))
|
我们来分析下统计结果：
node2 有 9 个 ESTABLISHED 状态的 socket。
node3 有 9 个 ESTABLISHED 状态的 socket；1 个 SYN_SENT 状态的 socket，计时器显示器正在被重传。由此我们可以知道，当全连接队列被占满后，即使半连接队列不满，也会拒绝新的连接，将 SYN 包 Drop 掉。（从 v4.10 版本开始，参考 提交）
node2 的最大全连接队列长度为 8，但实际有 9 个 ESTABLISHED 状态的 socket。这是因为 Linux 内核的判断全连接队列的逻辑是 > 而不是 >=。5.15.0-130-generic 内核代码如下：
1
2
3
4
5
6
7
8
9
10
| // 源码地址
// https://elixir.bootlin.com/linux/v5.15.130/source/include/net/sock.h#L980
/* Note: If you think the test should be:
* return READ_ONCE(sk->sk_ack_backlog) >= READ_ONCE(sk->sk_max_ack_backlog);
* Then please take a look at commit 64a146513f8f ("[NET]: Revert incorrect accept queue backlog changes.")
*/
static inline bool sk_acceptq_is_full(const struct sock *sk)
{
return READ_ONCE(sk->sk_ack_backlog) > READ_ONCE(sk->sk_max_ack_backlog);
}
|
之所以这样做，是为了避免在 backlog 设置为 0 时，依然可以有一个连接进入全连接队列，具体可以查看以下 commit 信息：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| https://github.com/torvalds/linux/commit/64a146513f8f12ba204b7bf5cb7e9505594ead42
[NET]: Revert incorrect accept queue backlog changes.
This reverts two changes:
8488df8
248f067
A backlog value of N really does mean allow "N + 1" connections
to queue to a listening socket. This allows one to specify
"0" as the backlog and still get 1 connection.
Noticed by Gerrit Renker and Rick Jones.
Signed-off-by: David S. Miller <davem@davemloft.net>
|
- 查看服务端 Listen 状态的 socket 时，Recv-Q 显示为 9，表示当前全连接队列长度为 9，Send-Q 显示为 8，表示全连接队列最大长度为 8。而 netstat 的攻击结果，Recv-Q 显示为 9，但 Send-Q 显示为 0。根据原文是因为 netstat 的数据源问题，作者最终推荐优先使用 ss 命令，这里不在做进一步的调研。
关于半连接、全连接队列的分析可以参考笔者的另一篇文章【动手实验】TCP半连接队列、全连接队列实战分析，这里不在赘述。
连接关闭
分析完了 TCP 连接建立的过程，我们再来分析下 TCP 连接关闭的过程。
我们继续使用 nc 作为工具，首先启动服务端和客户端。
1
2
3
4
5
| # node2 使用 nc 启动服务端
$ nc -k -l 172.19.0.12 9527
# node3 使用 nc 启动客户端
$ nc 172.19.0.12 9527
|
完成后查看服务端和客户端的状态信息：
1
2
3
4
5
6
7
8
9
10
| # node2 服务端
$ ss -atnp | grep -E "Recv-Q|9527"
State Recv-Q Send-Q Local Address:Port Peer Address:Port Process
LISTEN 0 1 172.19.0.12:9527 0.0.0.0:* users:(("nc",pid=147133,fd=3))
ESTAB 0 0 172.19.0.12:9527 172.19.0.15:42526 users:(("nc",pid=147133,fd=4))
# node3 客户端
$ ss -atnp | grep -E "Recv-Q|9527"
State Recv-Q Send-Q Local Address:Port Peer Address:Port Process
ESTAB 0 0 172.19.0.15:42526 172.19.0.12:9527 users:(("nc",pid=149072,fd=3))
|
正常关闭
我们首先在 node2 执行抓包，然后在客户端按照 ctrl+c 关闭连接，然后执行 netstat 命令查看服务端的状态信息：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| # node2 抓包
$ sudo tcpdump -s0 -X -nn "tcp port 9527" -w tcp-handshake-03.pcap --print
tcpdump: listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes
# node2 服务端
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name Timer
tcp 0 0 172.19.0.12:9527 0.0.0.0:* LISTEN 147133/nc off (0.00/0/0)
tcp 0 0 172.19.0.12:9527 172.19.0.15:41492 ESTABLISHED 147133/nc off (0.00/0/0)
# node3 客户端
$ sudo netstat -anpo | grep Recv-Q; sudo netstat -anpo | grep 9527
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name Timer
tcp 0 0 172.19.0.15:41492 172.19.0.12:9527 TIME_WAIT - timewait (58.92/0/0)
$ sudo netstat -anpo | grep Recv-Q; sudo netstat -anpo | grep 9527
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name Timer
tcp 0 0 172.19.0.15:41492 172.19.0.12:9527 TIME_WAIT - timewait (47.42/0/0)
$ sudo netstat -anpo | grep Recv-Q; sudo netstat -anpo | grep 9527
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name Timer
tcp 0 0 172.19.0.15:41492 172.19.0.12:9527 TIME_WAIT - timewait (36.56/0/0)
$ sudo netstat -anpo | grep Recv-Q; sudo netstat -anpo | grep 9527
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name Timer
tcp 0 0 172.19.0.15:41492 172.19.0.12:9527 TIME_WAIT - timewait (24.22/0/0)
|
抓包结果如图：
我们来简要分析下上述过程：
连接断开的很快，从抓包结果可以看出耗时大约 0.0019s，因此服务端执行 netstat 已经查不到连接了。
四次握手只有 3 个包，因为服务端没有数据需要处理，所以在对客户端的 FIN 进行 ACK 时，把 FIN 也捎带上了。
客户端收到了服务端的 FIN 并发送了 ACK 后进入 TIME_WAIT 状态，从 netstat 输出结果看有一个定时器正在执行，当定时器到时间后连接会完全关闭。Linux 默认 MSL（Maximum Segment Lifetime）为 30s，所以默认的 TIME_WAIT 时间为 2*MSL=60s，这样做有两个好处：
- 旧连接的端口在 60s 内无法被再次使用
- 超过 60s 后旧连接的包都会消失，新的连接如果使用相同的端口，不会被旧数据污染
上面是正常关闭的情况，接下来我们利用 iptables 拦截相关的包，来观察下 FIN_WAIT1，FIN_WAIT2，CLOSING，LAST_ACK 状态的 socket。
FIN_WAIT1
